汽車樣片試驗?zāi)＞?電子樣片試驗?zāi)＞?醫療樣片試驗?zāi)＞?/h1>
2025-11-01 09:46:53
樣片試驗?zāi)＞?/span>
樣片試驗?zāi)＞呤沁B接材料研發與產品量產的核心工藝裝備，其精度、穩定性與適配性直接決定了樣片測試數據的可靠性，進而影響終端產品的性能驗證與迭代效率。在汽車、電子、醫療三大高端制造領域，樣片試驗?zāi)＞咝栳槍?duì)行業特性進行定制化設計，既要滿足材料性能測試的嚴苛要求，又要適配不同場景下的生產流程與技術標準。本文將圍繞三類模具的核心技術要點、應用場景及發展趨勢展開詳細闡述，為行業生產與研發提供實操性參考。

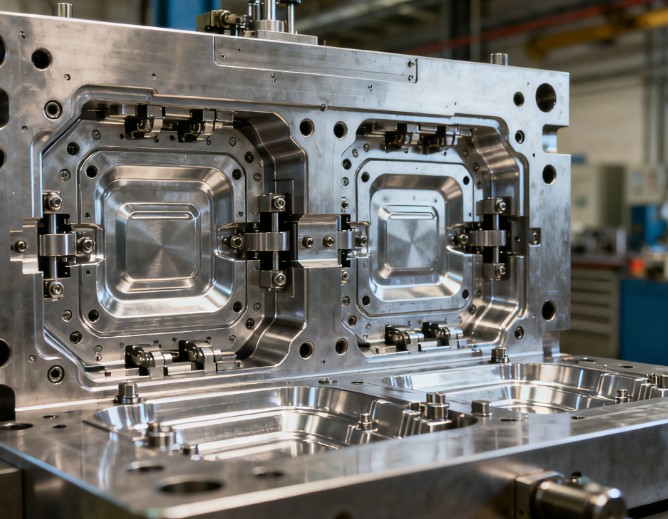

一、汽車樣片試驗?zāi)＞?/strong>
1 結構設計核心要求模具結構需適配汽車行業主流樣片測試類型，包括拉伸試驗樣片、沖擊試驗樣片、彎曲試驗樣片等，型腔設計嚴格遵循 ISO 6239、GB/T 16491 等行業測試標準。針對車身結構件、內飾件、動力系統零部件等不同類型的樣片需求，采用模塊化型腔設計，支持快速更換型腔模塊以適配不同尺寸規格的樣片制備。脫模機構采用頂針與氣輔脫模結合的雙重設計，避免樣片在脫模過程中產生應力損傷或尺寸變形，保障樣片測試的準確性。
2 關鍵技術參數
尺寸精度：型腔尺寸公差控制在 ±0.005mm，樣片厚度公差≤±0.01mm，滿足汽車材料力學性能測試的精度要求。
工作環境適配：模具工作溫度范圍覆蓋 - 40℃~150℃，可耐受汽車零部件常見的極端環境模擬測試需求。
材料選擇：模芯采用 H13 熱作模具鋼或 P20 預硬鋼，經調質處理后硬度達到 HRC 38-42，具備良好的耐磨性與抗疲勞性。
生產效率：?jiǎn)未纬尚椭芷凇?0 秒，多腔模具可實現 4-8 件同步成型，適配研發階段小批量、多批次的樣片需求。
3 生產應用場景主要用于汽車用金屬材料（高強度鋼、鋁合金、鎂合金）、塑料材料（PP、PC/ABS、PA66）及復合材料（碳纖維增強樹脂基復合材料）的樣片制備。樣片經模具成型后，用于拉伸強度、屈服強度、沖擊韌性、耐老化性等關鍵性能測試，為車身輕量化設計、零部件可靠性驗證及材料選型提供核心數據支撐。在新能源汽車領域，還可適配電池包外殼材料、充電樁外殼材料的阻燃性、耐候性樣片測試需求。
4 技術發展趨勢隨著汽車輕量化與新能源化趨勢，模具正朝著復合材料成型適配方向發展，優化型腔流道設計以適配碳纖維、玻璃纖維等增強材料的均勻分布。同時融入數字化技術，通過 CAE 模流分析模擬材料填充過程，提前優化型腔結構以減少樣片內部缺陷。此外，模具表面采用納米涂層處理，降低材料粘附性，提升脫模效率與模具使用壽命。
二、電子樣片試驗?zāi)＞?/strong>

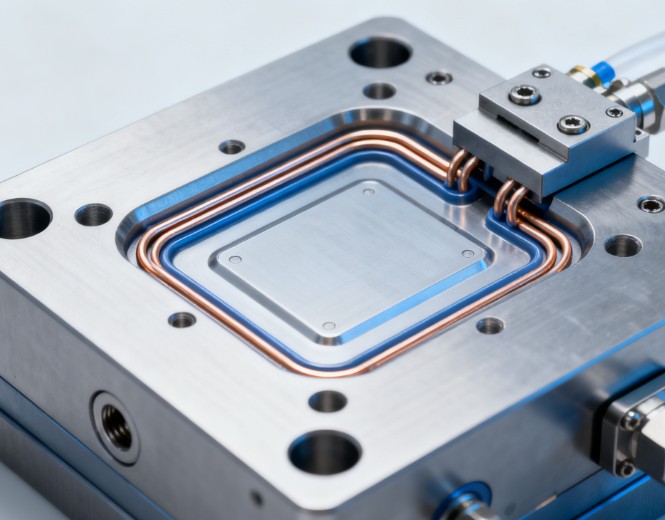

1 結構設計核心要求針對電子元件微型化、高精度的特性，模具采用微型型腔設計，最小型腔尺寸可達到 0.5mm×0.3mm，支持芯片封裝、電子連接器、傳感器等微型部件的樣片制備。采用多腔集成結構，單套模具可實現 16-32 腔同步成型，提升微型樣片的生產效率。模具設置精準的溫控系統，通過嵌入式加熱管與冷卻水道的協同設計，控制型腔溫度波動≤±1℃，保障微型樣片的尺寸穩定性。
2 關鍵技術參數
尺寸精度：型腔尺寸公差≤±0.002mm，樣片同軸度誤差≤0.003mm，滿足電子元件精密裝配的測試需求。
表面質量：模具型腔表面粗糙度 Ra≤0.08μm，樣片表面無毛刺、縮痕等缺陷，保障電子元件的電性能與接觸可靠性。
材料選擇：模芯優先采用 S136 不銹鋼或鈹銅合金，鈹銅模具導熱系數≥350W/(m?K)，適配高導熱、高絕緣要求的電子材料成型。
換模效率：采用快速換模機構，模具更換時間≤10 分鐘，支持多品種、小批量的電子樣片快速切換生產。
3 生產應用場景適配半導體封裝材料（環氧樹脂、硅膠）、電子連接器材料（黃銅、磷青銅）、PCB 基板材料（FR-4、聚酰亞胺）等樣片的制備。樣片主要用于電性能測試（導電率、絕緣電阻）、力學性能測試（插拔力、彎曲壽命）及環境可靠性測試（高低溫循環、濕熱老化），為電子產品的小型化、高集成化研發提供數據支持。在 5G 通信、物聯網設備領域，可滿足高頻、高速傳輸元件的樣片性能驗證需求。
4 技術發展趨勢面向電子產業的高速迭代需求，模具正朝著一體化成型與數字化監測方向發展。采用 3D 打印技術制造隨形冷卻型腔，進一步提升溫度控制精度與成型效率。融入物聯網技術，在模具內部嵌入溫度、壓力傳感器，實時監測成型過程中的關鍵參數，實現樣片質量的在線追溯。同時，開發適配柔性電子材料的軟質型腔模具，滿足柔性屏、柔性傳感器等新型電子產品的樣片測試需求。

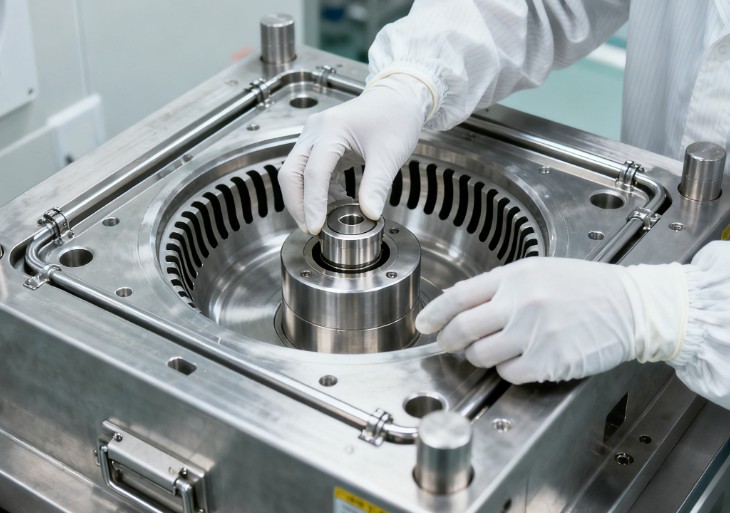

三、醫療樣片試驗?zāi)＞?/strong>
1 結構設計核心要求模具設計嚴格遵循 GMP 潔凈生產標準，型腔采用無死角結構設計，避免物料殘留導致的污染風險。采用密封式成型結構，配備高效的排氣系統，確保樣片內部無氣泡、孔隙等缺陷，保障醫療材料的生物安全性。模具整體采用不銹鋼材質制造，表面經鈍化處理，具備良好的耐腐蝕性與易清潔性，可適配醫療生產環境的高溫滅菌與消毒流程。
2 關鍵技術參數
材料標準：模具接觸物料部分的材料符合 ISO 10993 生物相容性標準，無細胞毒性、致敏性風險。
尺寸精度：型腔尺寸公差控制在 ±0.003mm，樣片厚度均勻性誤差≤±0.005mm，滿足植入式器件的精度要求。
表面質量：型腔表面粗糙度 Ra≤0.05μm，樣片表面光滑無顆粒附著，保障醫療材料的生物相容性與流體相容性。
潔凈等級：模具成型區域潔凈度達到 Class 7 級，可在萬級潔凈車間內直接使用，無需額外潔凈處理。
3 生產應用場景主要用于醫用高分子材料（聚乳酸、聚醚醚酮、硅橡膠）、醫用金屬材料（鈦合金、不銹鋼 316L）及醫用陶瓷材料（氧化鋁、氧化鋯）的樣片制備。樣片用于生物相容性測試（細胞毒性、血液相容性）、力學性能測試（拉伸強度、疲勞壽命）及滅菌穩定性測試（高溫蒸汽滅菌、伽馬射線滅菌），為醫用器械、植入式器件的研發與注冊提供關鍵數據支持。在體外診斷領域，可適配檢測試劑載體、微流控芯片等樣片的成型與性能驗證。
4 技術發展趨勢隨著個性化醫療的發展，模具正朝著定制化與柔性化方向發展。采用柔性型腔技術，可快速調整模具參數以適配不同患者的個性化樣片制備需求。融入增材制造技術，實現復雜結構醫療樣片模具的快速成型，縮短研發周期。同時，開發無菌化集成模具，將成型與滅菌工藝一體化設計，減少樣片在轉運過程中的污染風險，進一步提升醫療樣片的生產效率與安全性。
