PE注塑模具脫模劑怎么選

PE 作為產量大、應用廣的結晶型熱塑性塑料，具有流動性好、成型溫度范圍寬的特性，但在薄壁件、復雜型腔件或高結晶度制品生產中，易因熔體與模具表面的吸附作用出現粘模問題，直接影響產品尺寸精度、表面質量與生產效率。脫模劑的合理選擇是解決這一問題的關鍵，其選型需圍繞 PE 材料特性、產品工藝要求及環(huán)保生產趨勢展開，結合行業(yè)公認參數實現脫模效果、產品質量與生產效益的平衡。

一、核心技術要求

PE 注塑的工藝特點與材料屬性，決定了脫模劑必須滿足三項核心要求，這是選型的基礎前提。

材料相容性與表面適配性

脫模劑需與 PE 熔體具有良好相容性，避免導致產品表面出現麻點、霧影或析出物，影響外觀與后續(xù)加工性能。對于需涂裝、粘接或印刷的 PE 產品，脫模劑還需具備低殘留特性，防止阻礙后續(xù)工序的附著力。

脫模效率與持續(xù)性

批量生產場景下，脫模劑需保證單次施用后的有效脫模次數，減少停機補涂時間。行業(yè)公認優(yōu)質脫模劑的單次噴涂有效脫模次數可達 50-100 次，既能滿足高效生產需求，又能降低脫模劑整體使用成本。

模具與環(huán)境友好性

脫模劑不得對模具表面造成腐蝕或損傷，尤其對于拋光精度高的型腔，需具備良好潤滑性而非研磨性。同時，需符合低 VOCs 排放標準，避免使用過程中產生有害氣體，保障生產環(huán)境安全。

二、常用類型及適配場景

目前 PE 注塑領域應用的脫模劑主要分為三大類，不同類型在成分、特性與適配場景上存在明確差異，需根據實際生產需求選擇。

內脫模劑

內脫模劑通過添加到 PE 原料中實現脫模效果，常見類型為硬脂酸鹽類與脂肪酸酯類，推薦添加量為原料質量的 0.1%-0.5%，該參數為行業(yè)公認的安全有效區(qū)間。其優(yōu)勢在于脫模均勻、無需人工補涂，適合大批量、自動化生產的標準件，如 PE 管材、瓶蓋等。缺點是對產品表面性能有一定影響，不適用于外觀要求極高或需后續(xù)加工的制品。

外脫模劑

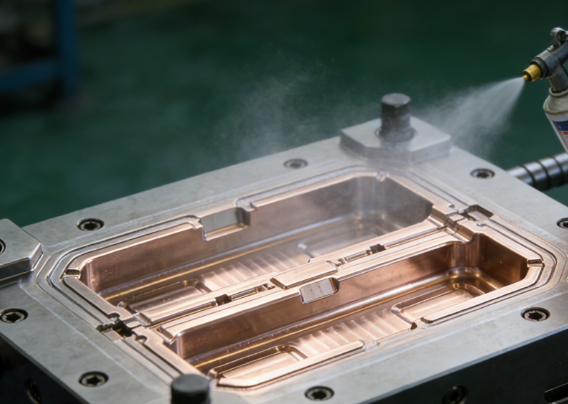

外脫模劑通過噴涂或刷涂于模具表面發(fā)揮作用，分為溶劑型與水性兩種。溶劑型外脫模劑脫模效率高、成膜快，適合復雜型腔件的短期生產，但 VOCs 排放較高，逐漸被環(huán)保政策限制。水性外脫模劑以水為分散介質，環(huán)保性好、殘留低，是當前行業(yè)的主流發(fā)展方向，適配多數 PE 制品生產，尤其適合對環(huán)境與產品表面質量要求較高的場景。

新型無硅脫模劑

無硅脫模劑是近年來的技術升級產品，解決了傳統硅系脫模劑殘留影響后續(xù)涂裝、粘接的問題。其脫模性能與硅系產品相當，且兼容性更強，適合需進行二次加工的 PE 制品，如汽車內飾件、家電外殼等，符合高端制品的生產趨勢。

三、選型原則與技術趨勢

PE 注塑脫模劑的選型并非單一維度決策，需結合產品特性、生產工藝與技術趨勢綜合判斷，同時配合實操要點提升應用效果。

按產品與工藝選型

對于結構簡單、無需后續(xù)加工的標準 PE 件，可選擇內脫模劑或常規(guī)水性外脫模劑；復雜型腔件或薄壁件優(yōu)先選用脫模效率高的水性外脫模劑，必要時可采用內、外脫模劑復合使用的方式；需涂裝、粘接的高端制品，必須選用無硅脫模劑，避免殘留影響附著力。

兼顧環(huán)保與生產效率

在環(huán)保政策日趨嚴格的背景下，應優(yōu)先選擇水性或無硅脫模劑，逐步淘汰高 VOCs 的溶劑型產品。同時，需關注脫模劑的持續(xù)性，選擇單次施用有效脫模次數高的產品，通過減少補涂次數提升生產效率，降低綜合成本。

配合模具維護優(yōu)化效果

脫模劑的使用效果與模具狀態(tài)密切相關，模具型腔表面需拋光至 Ra0.2μm 以下，定期清理型腔表面的積碳與殘留，避免因模具表面粗糙或污染導致粘模問題。此外，合理的模具溫度控制也能輔助提升脫模效果，PE 注塑的模具溫度通?？刂圃?20-40℃，可減少熔體與模具的吸附力。

總結

PE 注塑模具脫模劑的選型需以材料相容性、脫模效率與環(huán)保性為核心，結合產品結構、后續(xù)工藝與生產趨勢科學決策。在實際應用中，通過匹配合適的脫模劑類型與模具維護措施，既能有效解決粘模問題，又能保障產品質量與生產效率，推動 PE 注塑生產向高效、環(huán)保、高端化方向發(fā)展。
