注塑模具排氣槽如何設計

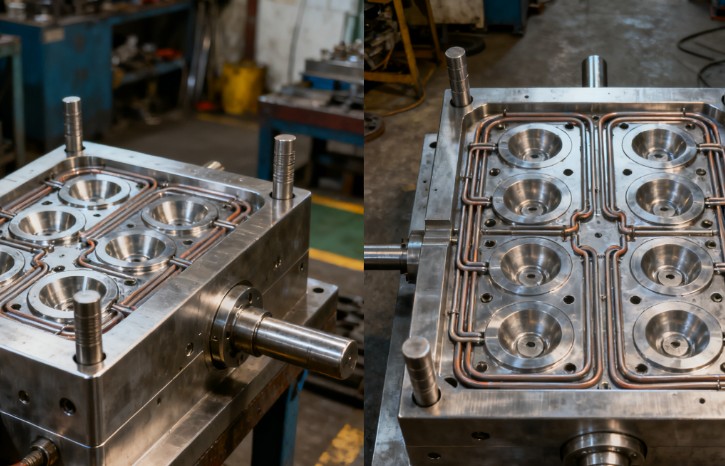

注塑模具排氣槽設計是保障制品成型質量與生產穩定性的核心工藝環節，其核心功能是排出型腔內部的空氣、塑料熔體受熱分解產生的揮發性氣體，以及分型面、鑲件間隙中殘留的氣體，從根源上避免制品出現燒焦、氣泡、缺料、熔接痕弱化、表面銀絲等缺陷，同時降低型腔內壓，減少鎖模力消耗，延長模具的整體使用壽命。排氣槽設計需緊密結合塑料材料特性、制品結構形態、澆口布局方式與模具分型結構，在保證高效排氣的同時，兼顧防溢料、防飛邊的安全需求，構建適配生產場景的完整排氣系統。
一、排氣槽設計核心原則
排氣槽設計需遵循三大核心原則，一是按需排氣、精準布局，優先在氣體聚集的死角、熔體最后填充區域、熔接痕形成位置設置排氣槽，避免無意義的冗余設計；二是防溢優先、兼顧效率，排氣槽深度需嚴格控制在對應塑料的溢料值以下，防止熔體溢出形成飛邊，同時通過合理的寬度與長度設計保證氣體排出速度；三是結構適配、不損強度，排氣槽的開設位置與尺寸需避開模具核心受力區域，不得削弱分型面、鑲件、頂出機構的結構強度，確保模具運行的安全性與耐久性。
二、 排氣槽關鍵設計參數
排氣槽的尺寸參數是設計的核心，其中深度為決定性指標，直接決定防溢料效果與排氣效率，需根據塑料熔體的流動性與粘度精準確定，寬度與長度則根據型腔大小與氣體聚集量調整，同時區分主排氣槽與輔助排氣槽的參數差異。排氣槽深度方面，低粘度通用塑料如 PE、PP，溢料值較高，排氣槽深度控制在 0.015-0.03mm；中粘度通用塑料如 ABS、PS、AS，深度為 0.02-0.04mm；高粘度工程塑料如 PC、PMMA、PA66，溢料值低，深度需嚴格控制在 0.01-0.02mm，玻纖增強改性塑料因熔體磨損性強，深度取下限避免鑲件磨損后溢料。排氣槽寬度常規取值 3-10mm，主排氣槽負責大量氣體排出，寬度取 5-10mm，輔助排氣槽針對局部氣體聚集，寬度取 3-5mm；長度方面，主排氣槽為 5-20mm，末端需連通模具外部或排氣通道，輔助排氣槽長度 3-10mm 即可滿足局部排氣需求。排氣槽的截面通常設計為矩形，槽壁需光滑無毛刺，避免氣體滯留，主排氣槽后段可適度加深至 0.5-1mm，形成排氣緩沖段，提升氣體排出的流暢性。
三、不同部位排氣槽的針對性設計
注塑模具的氣體聚集區域具有明確的規律性，需針對不同部位的結構特點與熔體流動狀態，設計差異化的排氣槽結構，實現全方位無死角排氣。分型面是排氣的核心部位，也是最易開設排氣槽的位置，熔體最后填充的型腔邊緣、遠離澆口的區域，需沿分型面開設連續或分段的主排氣槽，對于大型制品，可每隔 20-30mm 設置一段輔助排氣槽，避免長距離分型面貼合導致排氣不暢。型芯與型腔鑲件配合間隙易形成氣體死角，尤其是深腔型芯、多鑲件組合的復雜結構，需在鑲件拼縫處開設 0.01-0.02mm 的微型排氣槽，或采用鑲件避空設計形成自然排氣間隙，同時在鑲件底部設置連通模具外部的排氣通道，保證深層氣體順利排出。頂針、頂管、司筒等頂出機構與模板的配合間隙，既是排氣通道也是易溢料部位，需將配合間隙控制在對應塑料的溢料值以下，同時在頂針孔底部開設環形排氣槽，連通至模具外側，針對頂出密集區域，可集中設置排氣槽，提升局部排氣效率。澆口附近熔體高速填充易卷入空氣，需在澆口對面的型腔邊緣設置輔助排氣槽，避免氣體被熔體包裹形成內部氣泡；熔接痕是兩股熔體交匯的位置，氣體易聚集在此處導致強度下降，需在熔接痕形成的型腔表面開設微型排氣槽，或在對應分型面位置設置專用排氣槽，保障熔接部位的氣體完全排出。
四、特殊制品與塑料的排氣優化設計
針對特殊結構制品與特殊性能塑料，常規排氣槽設計需進行針對性優化，以適配其成型特性。深腔制品如桶類、柱形件，型腔內部空氣難以通過分型面排出，需在型芯中心設置排氣桿或排氣鑲件，配合型芯表面的螺旋狀微型排氣槽，將深層氣體引導至分型面排出，同時適當增加排氣槽寬度，提升大體積氣體的排出速度。薄壁制品壁厚小于 1mm 時，熔體填充速度快，氣體排出時間短，需加密排氣槽布局，縮小排氣槽間距至 10-15mm，深度取對應塑料溢料值下限，避免因排氣滯后導致缺料或燒焦。高流動性塑料如 PP、PE，熔體易從排氣槽溢料，需嚴格控制深度不超過 0.03mm，同時采用短距離分段式排氣槽，減少熔體溢出風險；低粘度易揮發塑料如 PVC、POM，分解氣體量大，需在分型面、澆口附近、熔接痕位置全面設置排氣槽，且定期清理排氣槽，防止揮發物殘留堵塞。高粘度工程塑料如 PC、PMMA，排氣槽深度需控制在 0.015mm 以內，同時增加排氣槽數量，采用多段輔助排氣槽分散排氣，避免局部氣體聚集導致制品表面出現銀絲或霧痕。
五、排氣槽設計與使用的注意事項
排氣槽設計與后期使用需兼顧工藝合理性與維護便捷性，首先需避開模具承壓區域，如導柱附近、型腔核心支撐部位，不得因開設排氣槽降低模具的剛性與穩定性，大型模具的排氣槽需避開鎖模力集中區域，防止分型面變形。排氣槽末端必須連通模具外部或?qū)Ｓ门艢馔ǖ溃瑖?yán)禁形成盲槽，避免氣體無法排出反而聚集在槽內，同時排氣槽出口需避開操作人員工作區域，防止高溫氣體或熔體溢出造成安全隱患。模具生產過程中，塑料揮發物易附著在排氣槽內壁導致堵塞，需定期清理排氣槽，尤其是生產 PVC、POM 等易揮發塑料時，需縮短清理周期，保證排氣槽通暢。對于多型腔模具，各型腔的排氣槽需獨立設置，參數保持一致，避免因排氣不均導致各型腔制品質量差異，同時可在型腔分流道末端設置冷料穴與排氣槽結合結構，排出冷料與氣體雙重雜質。
總結
注塑模具排氣槽設計的核心是精準匹配塑料特性與制品結構，以合理的尺寸參數與布局方式實現高效排氣，同時通過防溢料設計、結構強度保障與后期維護規劃，平衡排氣效率、生產安全性與模具使用壽命。實際設計中需先分析熔體流動路徑與氣體聚集區域，確定核心排氣位置，再根據塑料類型選定排氣槽深度，搭配適配的寬度與長度，結合不同部位的結構特點優化排氣形式，最終形成完整的排氣系統，從工藝層面保障注塑制品的外觀質量與力學性能，提升生產過程的穩定性與經濟性。
