塑膠模具冷卻系統的設計原則

塑膠模具冷卻系統是決定注塑成型效率、制品尺寸精度與外觀質量的核心結構，其作用是快速、均勻地帶走塑料熔體固化過程中釋放的熱量，縮短成型周期，同時避免因冷卻不均引發的翹曲、縮痕、內應力過大等缺陷。冷卻系統設計需結合模具結構、塑料特性、制品形態與生產需求，遵循科學的設計原則，實現冷卻效率、結構可靠性與生產經濟性的平衡。

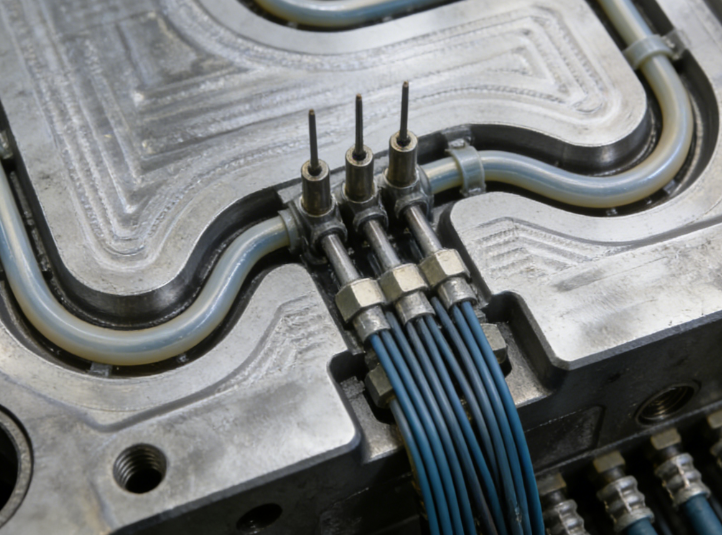

一、冷卻均衡性原則

冷卻均衡是核心原則，需保證制品各部位冷卻速率一致，避免局部溫差過大。冷卻水道需沿制品輪廓均勻排布，壁厚較厚區域、筋位、凸臺等熱量集中部位應加密水道或縮小水道間距，薄壁區域可適當放寬間距；多型腔模具需保證各型腔冷卻回路獨立且參數一致，防止型腔間冷卻差異導致制品質量不均；避免水道與型腔表面距離忽遠忽近，確保型腔表面溫度波動控制在合理范圍，從根源上減少制品翹曲與內應力。

二、高效換熱原則

在結構允許的前提下最大化換熱效率，優先選用直徑合適的冷卻水道，常規水道直徑取 8–12mm，大型模具可適當增大，小型精密模具取 6–8mm，保證冷卻水流量與流速，使冷卻水處于紊流狀態以提升換熱效果；水道與型腔表面的距離需合理控制，常規取 1.5–3 倍水道直徑，既保證換熱效率，又不削弱模具強度；采用直通式、循環式或階梯式水道布局，減少水流阻力，避免死水區域，同時可在熱量集中部位搭配鈹銅鑲件等高效導熱材料，強化局部冷卻能力。

三、結構安全與強度保障原則

冷卻系統設計不得損害模具的結構強度與運行安全性，水道需避開型腔、型芯的核心受力區域，遠離導柱、導套、頂針、鑲件拼縫等關鍵結構，防止鉆孔導致模具開裂或部件干涉；水道接頭、堵頭需選用耐壓密封結構，工作壓力需適配注塑機冷卻系統壓力，避免漏水隱患；水道內壁需光滑無毛刺，防止水垢堆積與水流阻力增大，同時水道轉角處采用圓弧過渡，減少應力集中與水流損耗。

四、適配塑料與成型工藝原則

冷卻系統需匹配塑料的熱性能與成型工藝要求，結晶型塑料（如 PP、PE、PA）結晶放熱量大、冷卻速率影響結晶度，需設計更高效的冷卻回路，適當提高冷卻水流量與流速；非結晶型塑料（如 ABS、PC、PS）可按常規冷卻設計，高粘度工程塑料需避免冷卻過快導致熔體填充不暢，合理控制冷卻水溫與水流速度；高精度制品需采用恒溫冷卻系統，控制冷卻水溫度波動 ±1℃以內，保障制品尺寸穩定性，透明制品需避免冷卻不均引發的光學缺陷，優化水道排布提升溫度均勻性。

五、維護與拆裝便捷性原則

冷卻系統需便于后期清理、維護與模具拆裝，水道布局應簡潔規整，減少復雜彎折與盲孔，方便水垢、雜質的清理；進水、出水接頭集中排布在模具同一側，便于快速接駁冷卻管路，提升換模效率；堵頭、密封圈等易損件選用標準化規格，便于快速更換，同時在水道關鍵位置預留清理接口，應對長期使用后的堵塞問題，保障冷卻系統長期穩定運行。

六、經濟性與適配生產原則

冷卻系統設計需兼顧制造成本與生產效益，在滿足冷卻需求的前提下，簡化水道結構，減少復雜加工工序，降低模具制造成本；根據生產批量調整冷卻系統配置，中小批量生產采用常規冷卻回路即可，大批量連續生產需強化冷卻設計，搭配循環冷卻與溫控裝置，最大化縮短成型周期，提升生產效率；合理控制冷卻水用量與能耗，避免過度冷卻導致能源浪費，實現生產經濟性與冷卻效果的平衡。

總結

塑膠模具冷卻系統設計需以均衡冷卻為核心，兼顧高效換熱、結構安全、材料適配、維護便捷與生產經濟，通過科學的水道布局、參數選型與結構設計，保障制品質量穩定，縮短成型周期，延長模具使用壽命，為注塑生產的高效、穩定運行提供支撐。
